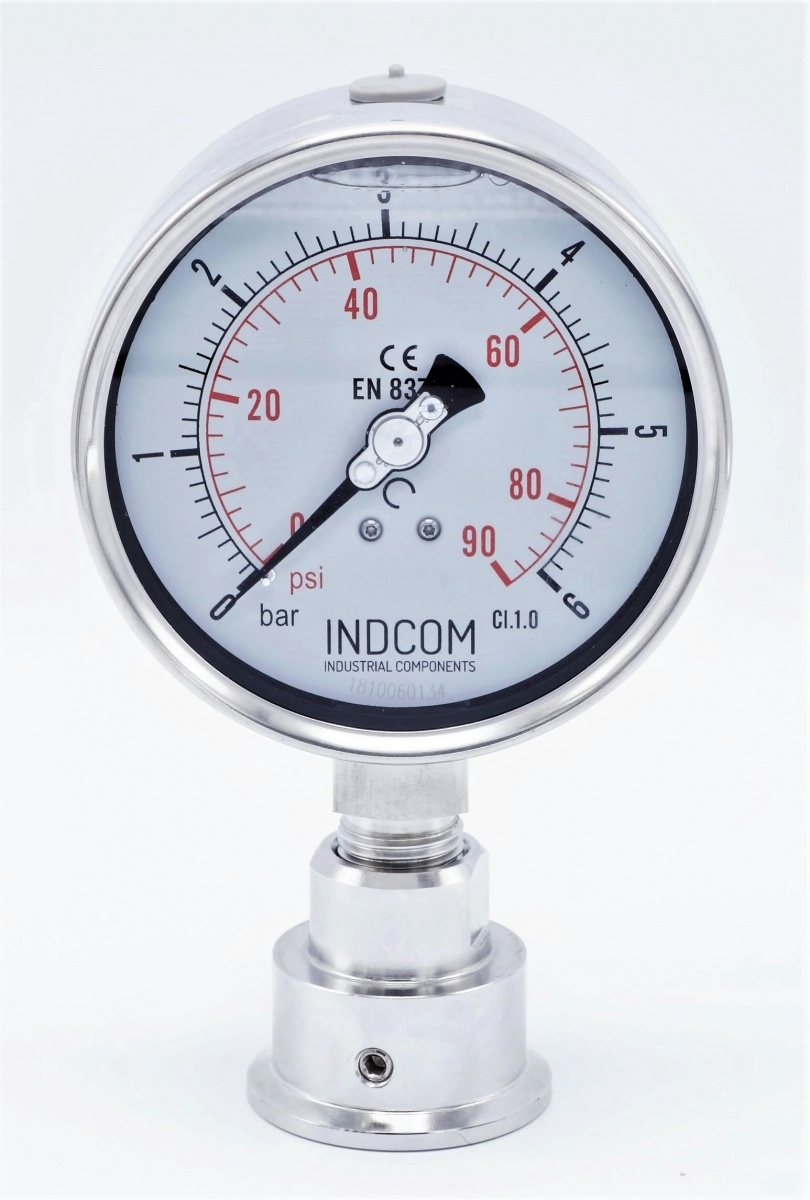

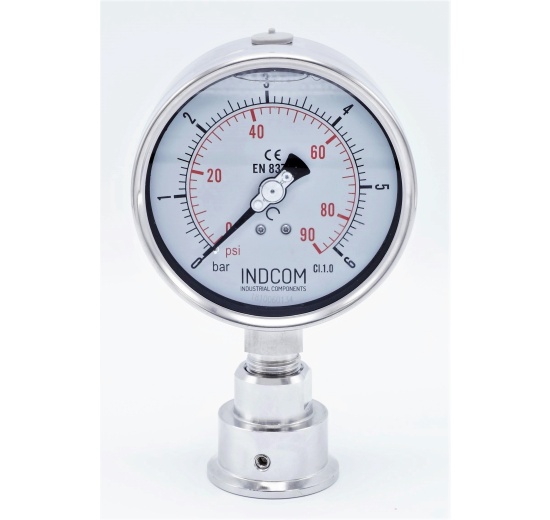

Manomètre inox avec membrane de séparation-CLAMP DIN 32676 (50.5 mm), cadran 100 mm
0-6 bar

*** NOT TRANSLATED ***

Tento typ tlakoměrů (manometrů) se používá k měření tlaku kapalin a plynů v případech, kdy je nepřípustné, aby měřené médium vniklo do měřicího ústrojí tlakoměru.

• silně viskózní kapaliny
• kapaliny s pevnými částicemi, sedimentující kaly
• horké kapaliny, které tuhnou nebo krystalizují při poklesu teploty
• agresivní kapaliny
• v případech, kdy jsou přísné požadavky na dokonalé pročištění a sanitaci systému

Dané koncepce spočívá v použití oddělovací membrány a inertní kapaliny, která přenáší tlak do měřicího ústrojí tlakoměru (manometru).

• Tlakoměr je vyroben z nerezové oceli materiál pouzdra AISI 304, materiál závitu AISI 316. Snímacím zařízení je Bourdonova nerezová pružina.
• Konektor je navařen metodou TIG.
• Standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům).
• Skleněné průhledítko.
• Spodní připojení: CLAMP DIN 32676 – DN 40 (límeček 50.5 mm)
• Rozměr číselníků: DN100
• Rozsah měření: 0–6 bar
• Splňují požadavky EN 837–1, třída přesnosti CL 1.0.
• Materiál oddělovací membrány: AISI 316L (1.4404)
• Materiál těla CLAMP oddělovače: AISI 304 (1.4301)
• Provozní teplota: –45° C až +150° C
• Membrána navržena na tlakový rozsah: 0–60 bar
• Plnící kapalina: dle požadavků zákazníka na aplikaci
• Jsou navrženy s důrazem na dlouhodobou životnost a extrémní provozní podmínky.
• Jsou určeny do potravinářského a nápojového průmyslu a všude tam, kde je kladen důraz na důslednou sanitaci a pročištění. Tlakoměry je rovněž možné použít v provozech, kde se vyskytují vibrace nebo pulzující tlaky.

Připojení se provádí za pomocí clamp objímky a silikonového těsnění s daným clamp protikusem.

Strojírenství, chlazení, vzduchotechnika, pivovarnictví, potravinářský a nápojový průmysl, vinařství, chladírenství, vodohospodářské aplikace, chemický průmysl atd.
