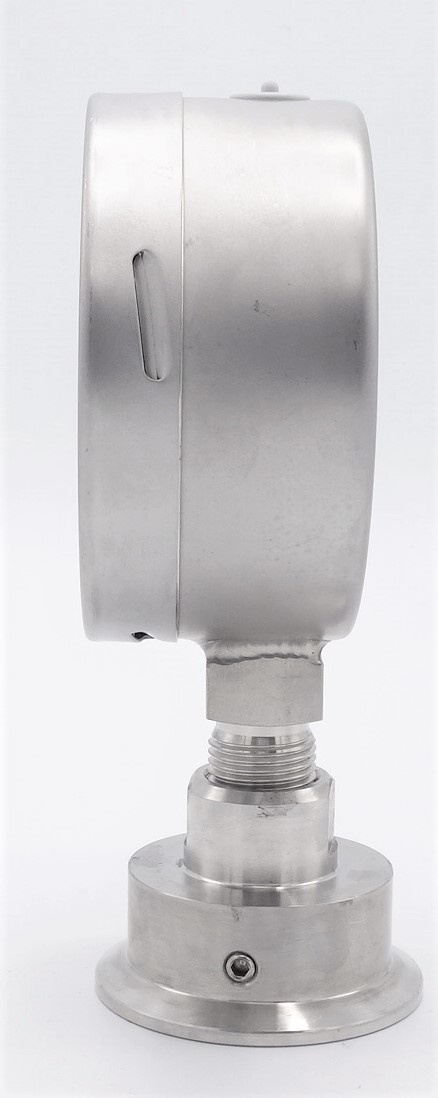

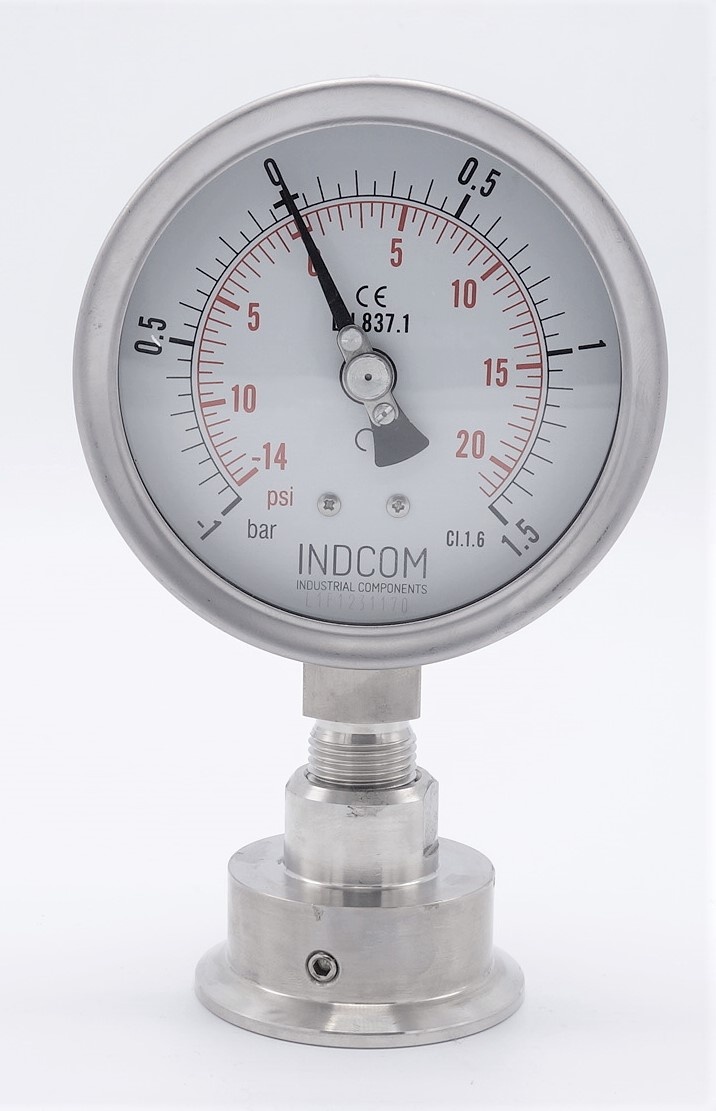

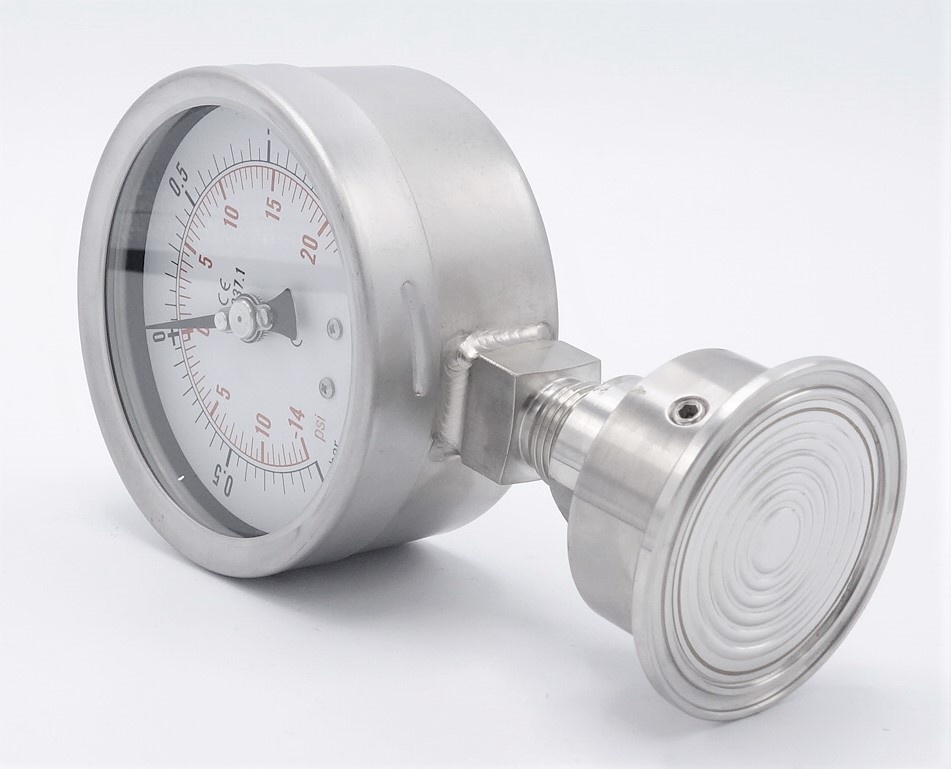

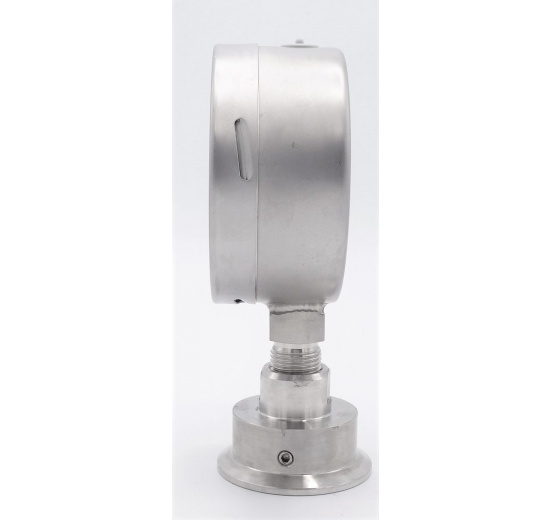

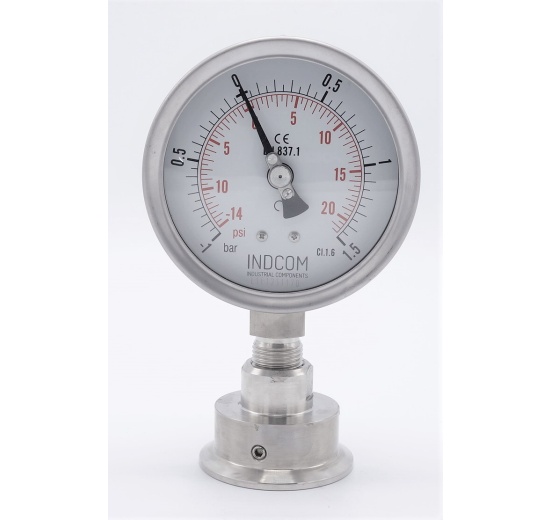

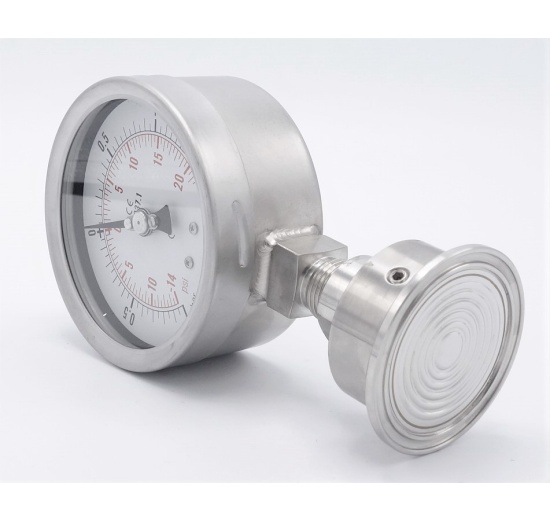

Manomètre inox avec membrane de séparation-CLAMP DIN 32676 (64 mm), cadran 100 mm
-1/1,5 bar

• liquides très visqueux
• particules solides, boues sédimentantes
• liquides chauds qui se solidifient ou cristallisent lorsque la température baisse
• liquides agressifs
• dans les cas où il existe des exigences strictes pour un nettoyage et un assainissement parfaits du système

Le concept donné consiste en l'utilisation d'une membrane de séparation et d'un liquide inerte, qui transmet la pression au dispositif de mesure du manomètre (manomètre).

• Le manomètre est en acier inoxydable, matériau du boîtier AISI 304, matériau du filetage AISI 316. Le capteur est un ressort en acier inoxydable Bourdon.
• Le connecteur est soudé TIG.
• Il est livré avec un remplissage glycériné en standard (protection contre les chocs de fonctionnement).
• Verre de regard en verre.
• Raccord inférieur: CLAMP DIN 32676 DN 50 (collier 64 mm)
• Taille des cadrans: DN100
• Plage de mesure: -1/1,5 bar
• Ils répondent aux exigences de la norme EN 837-1, classe de précision CL 1.0.
• Matériau de la membrane de séparation: AISI 316L (1.4404)
• Matériau du corps du séparateur CLAMP: AISI 316 (1.4401)
• Température de fonctionnement: -45 ° C à +150 ° C
• Diaphragme conçu pour la plage de pression: 0–60 bar
• Liquide de remplissage: selon les exigences du client pour l'application
• Ils sont conçus en mettant l'accent sur la longévité et les conditions de fonctionnement extrêmes.
• Ils sont conçus pour l'industrie alimentaire et des boissons et partout où l'accent est mis sur un assainissement et un nettoyage approfondis. Les manomètres peuvent également être utilisés dans des opérations où des vibrations ou des pressions pulsées se produisent.

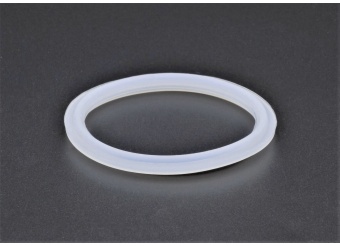

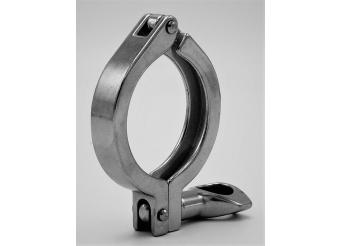

La connexion est réalisée à l'aide d'un manchon de serrage et d'un joint en silicone avec un homologue de serrage donné.

Ingénierie, réfrigération, climatisation, brasserie, industrie alimentaire et des boissons, viticulture, réfrigération, applications de gestion de l'eau, industrie chimique, etc.
