Transducteurs de pression absolue et relative

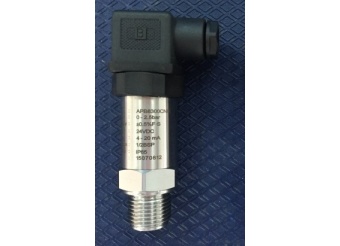

Capteur de pression relative Capteur de pression avec membrane separée Affichage pour capteurs de pression

Fonctions: Changement de la mesure de la pression provoque une déflexion de la membrane du capteur. Ce changement est transféré vers le signal de sortie de 4-20 mA.

Les paramètres techniques des capteurs de la valeur absolue et relative de la pression:

• Type de la valeur de mesure de pression: relative, absolue
• Précision: <0,5%
• Type de sortie: Analogique
• Sortie analogique: 4 – 20 mA
• Tension d'alimentation: 24 VDC
• Connecteur: Hersman DIN43650
• Matériel de cas: acier inoxydable AISI 304
• Matériau de la membrane: acier inox AISI 316
• Matériau de la sonde: Silicium
• Degré de protection IP: IP 65
• Plage de température du milieu de mesure: -25 °C ～ 8 5°C
• Temps de réponse: 10 ms
• Influence de la température ambiante: 0 à 50 °C de la limite supérieure de la gamme de < de 0,5%, -20 °C à 80 ° c de la limite supérieure de la gamme de < 1%
• Joint: Viton
• Surcharge de notation: 150% de la plage de mesure
• Adapté pour les matériaux compatibles avec l'acier inoxydable AISI 304.

Une autre possibilité de connecter les capteurs de la valeur absolue et relative de la pression:

La possibilité de fourniture avec le séparateur de serrage à membrane en acier inoxydable AISI 316L – facile sanitovatelnost jauges.

Utilisation:

• Industrie légère
• Dispositif médical
• Contrôle de la pression de processus
• Hydraulique et de la pression d'air des systèmes
• Refroidissement, climatisation
• Compresseurs
• Industrie des aliments et boissons

Pression absolue, relative et pression différentielle

Chaque mesure de la pression et de même, par exemple, de la pression des pneus de mesure, se réfère à une certaine pression de référence. Il ya habituellement une mesure relative à la pression de la physique de l'atmosphère, d'autres fois c'est la mesure de la cause à l'idéal de vide ou contre une autre pression de référence. Lors de la mesure de la pression, par conséquent, nous distinguons les concepts suivants:

• La pression absolue est la pression mesurée à l'encontre de l'idéal de vide, la pression absolue est égale à la pression relative, plus la pression atmosphérique.
• La pression relative est une mesure de la pression à l'encontre de la pression atmosphérique, donc il est égal à la différence de la pression absolue et pression atmosphérique.
• La pression différentielle est la différence de pression entre deux points différents.
