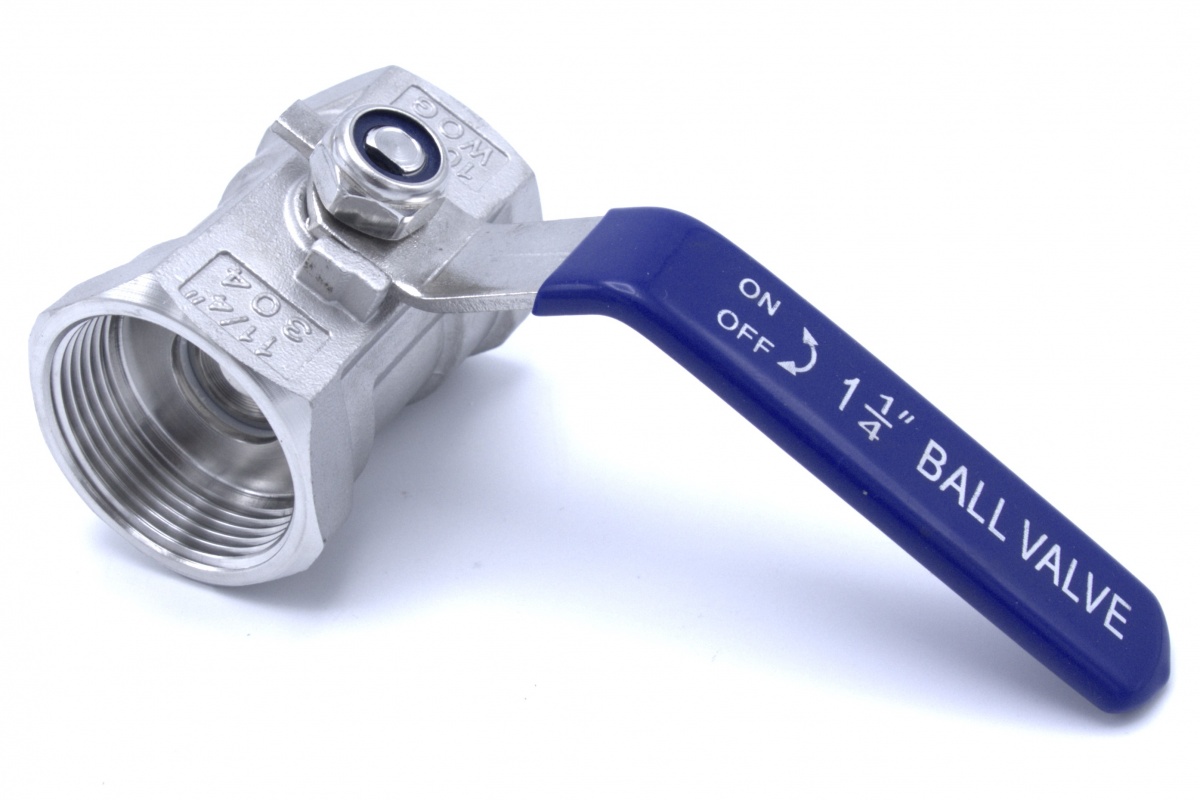

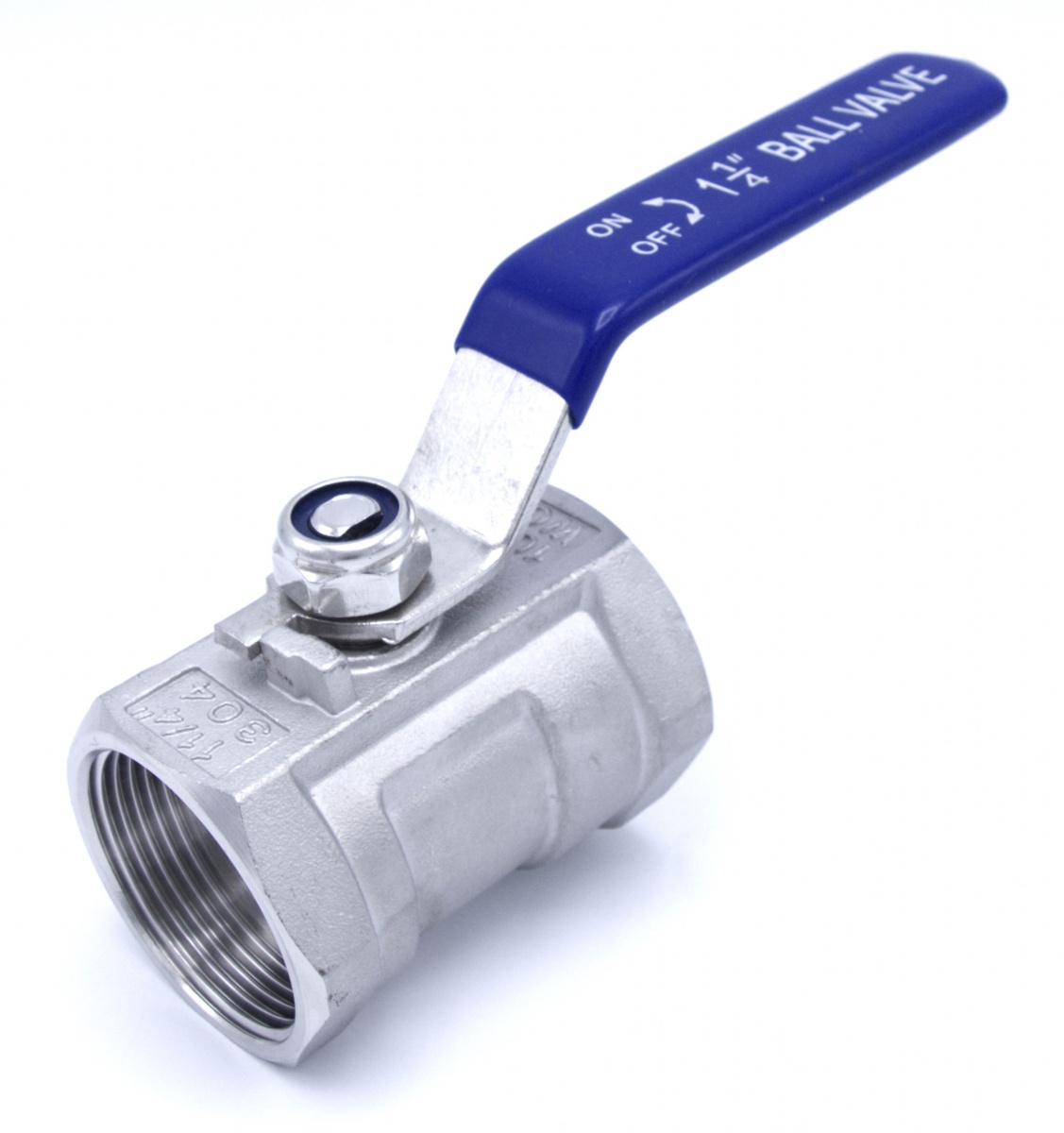

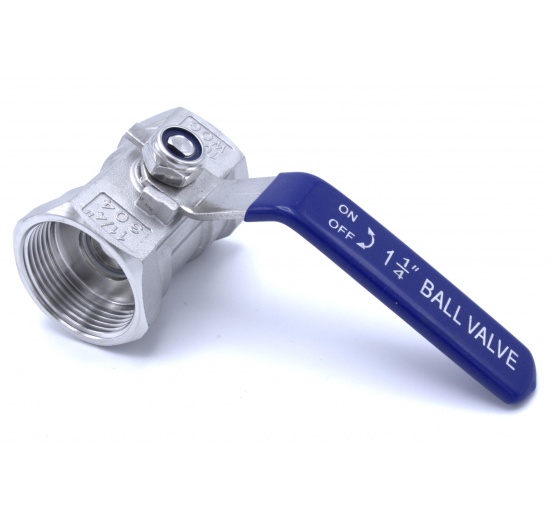

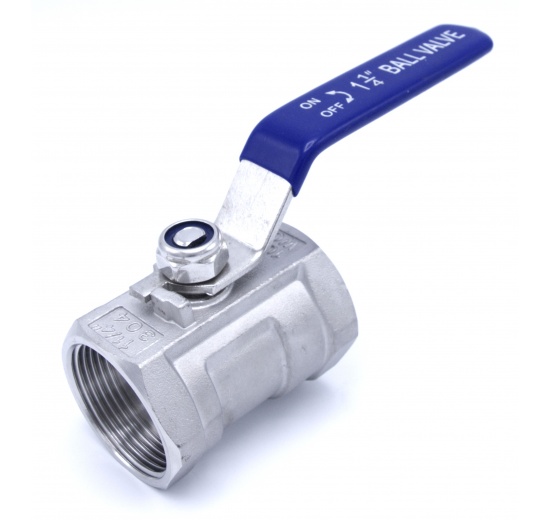

Robinet à tournant sphérique, acier inox avec débit réduit, monobloc, fileté

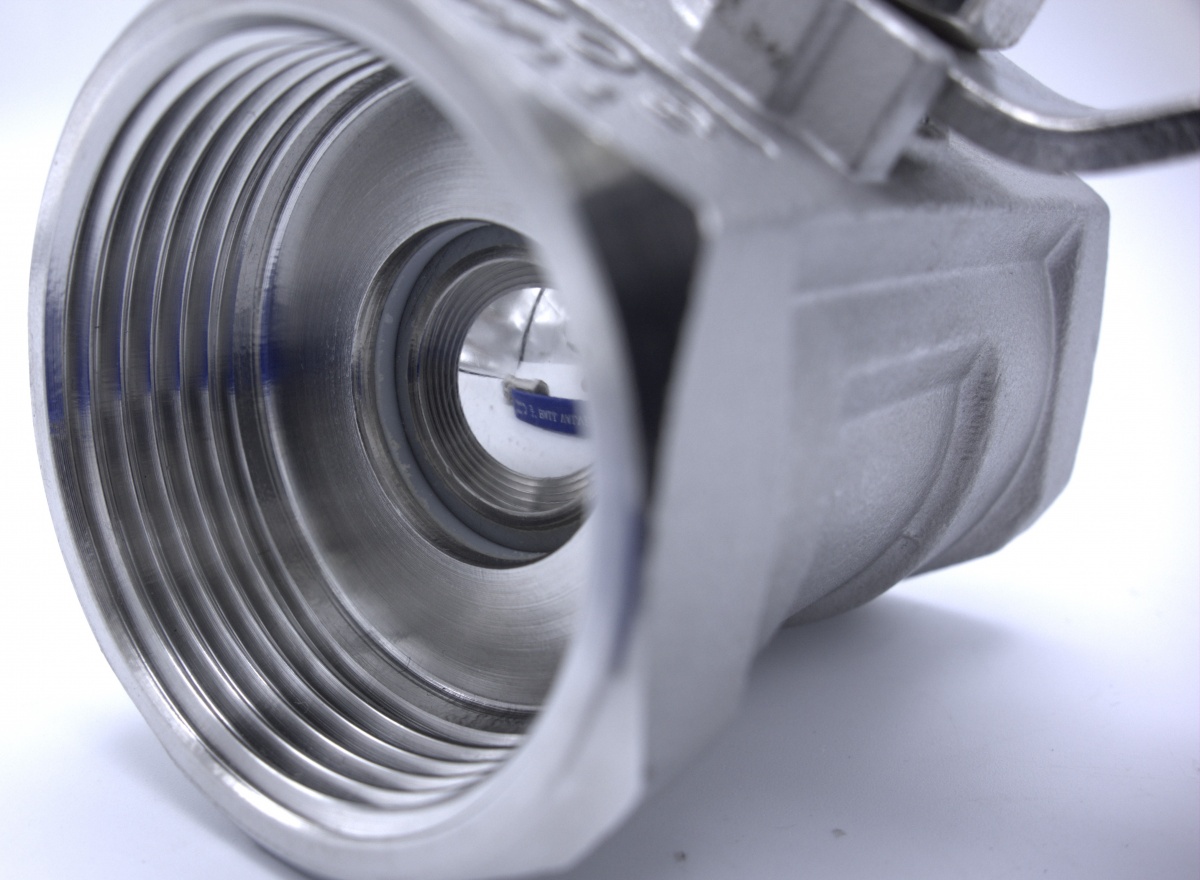

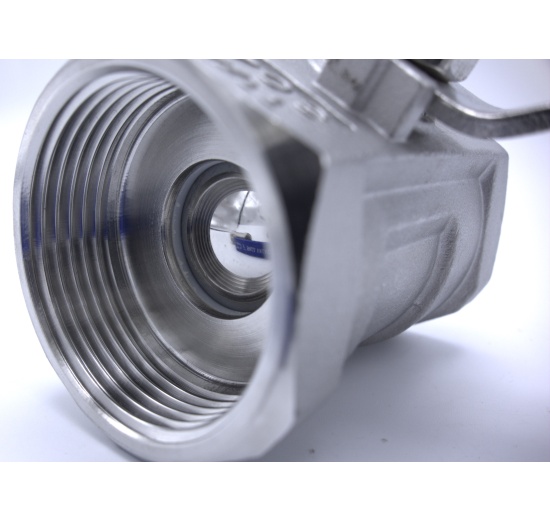

Si la trou dans la boule a le diamètre plus petit que le diamètre de la tuyauterie de rattachement, il s’agit d’un robinet à boisseau sphérique à passage réduit.
Ces robinet sont moins chers dans notre offre, mais il y a la perte de pression avec eux et la vitesse d’écoulement s’élève.
Informations de base
| Construction | Robinet monobloc en acier inoxydable 1.4301 (AISI 304) avec un débit réduit. |
| Commande | manuelle |
| Connexion | filetage intérieur BSP-G 1/2",3/4",1",1 1/4" |
| Étendue | maximale 69 bar (1000 PSI), voir diagramme température/pression. |
| Température de travail maximale | -20°C/160°C |
| Materiau | corps et boule 1.4301 (AISI 304), selle PTFE (téflon), joint de tige PTFE (détaillée de la composition matérielle – voir l’image) |
| Conçu pour | liquides, eau, huile |
Montage de tournant sphérique
Se connecte à une vis appropriée. Nous recommandons que vous procéder à la fabrication de raccords lors de l’assemblage des aliments Vaseline Loctite 8105.
Domaines d'utilisation
Vinification, brassage, industrie agro-alimentaire, industrie laitière, réfrigération, applications de gestion de l’eau, industrie chimique, etc..
Comment utiliser un robinet à boisseau sphérique
Un robinet à boisseau sphérique (aussi appelé vanne à bille) est un dispositif mécanique utilisé pour ouvrir ou fermer rapidement l'écoulement de liquides ou de gaz. À l'intérieur se trouve une bille creuse percée d'un trou : lorsque ce trou est aligné avec la conduite, la vanne est ouverte ; lorsqu'il est perpendiculaire, la vanne est fermée.
Comment utiliser un robinet à bille
-
Identifier la position de la poignée :
Poignée parallèle à la conduite = vanne ouverte
Poignée perpendiculaire à la conduite = vanne fermée
-
Pour ouvrir la vanne :
Saisissez la poignée et tournez-la de 90°, jusqu'à ce qu'elle soit parallèle à la conduite.
-
Pour fermer la vanne :
Tournez la poignée de 90° dans l'autre sens, pour qu'elle soit perpendiculaire à la conduite.
-
Utilisation :
Les robinets à bille sont souvent utilisés en plomberie, chauffage, réseaux de gaz et installations industrielles.
Ils conviennent pour une ouverture/fermeture rapide – ils ne sont pas adaptés à un réglage précis du débit.
Conseils
N’utilisez pas de force excessive si la poignée est bloquée – elle peut être encrassée ou endommagée.
Si la vanne n’est pas utilisée pendant longtemps, tournez-la de temps en temps pour éviter qu’elle ne se grippe.
Pour un usage extérieur, utilisez des modèles résistants au gel.
