Informations de base

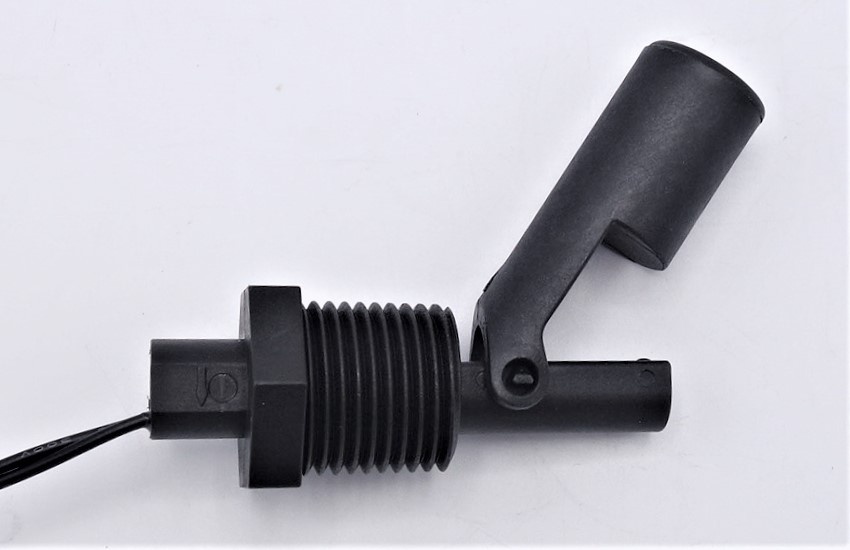

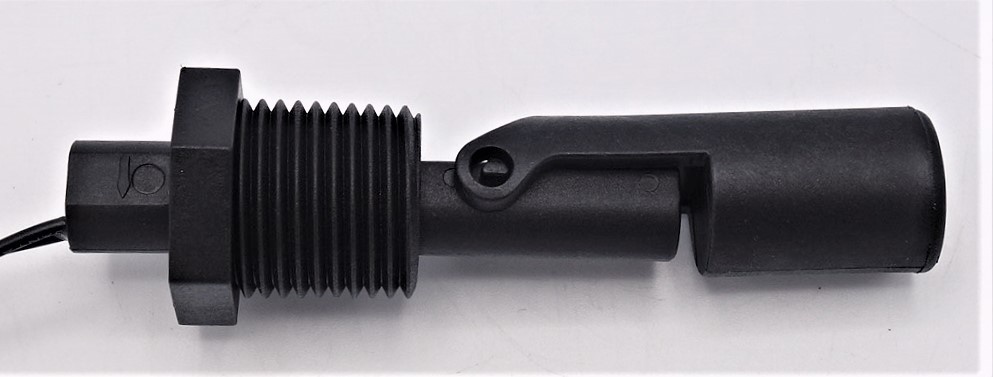

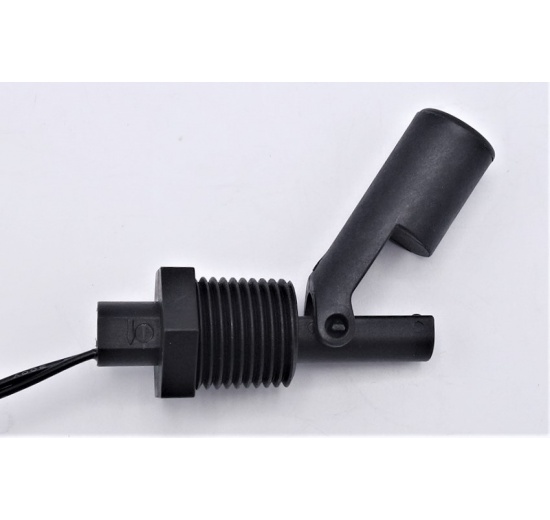

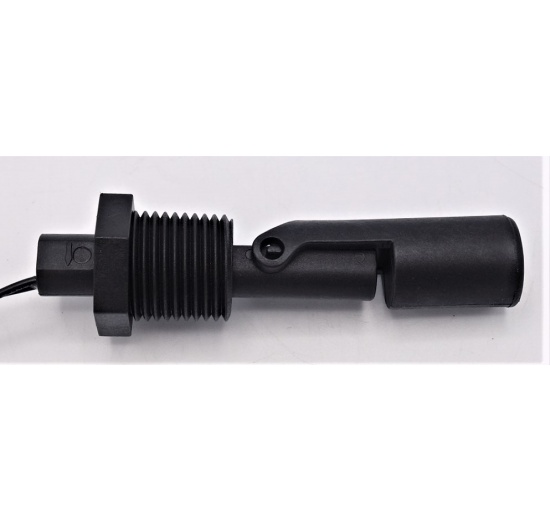

Plovák tvoří tyčinka (uvnitř permanentní magnet) spojená se snímačem. Při vzestupu hladiny kapaliny nebo jejím poklesu se mění síla magnetického pole, potřebná k sepnutí kontaktu. Kontakt je přímo vyveden na vodiče snímače a spíná/rozepíná elektrický okruh, do kterého je zapojen. Snímač nevyžaduje žádné napájecí napětí, je tedy beznapěťový.
- plovákový snímač výšky hladiny
- polohy spínání: horizontální (vodorovná)
- princip funkce: magnetický kontakt
- maximální provozní tlak: 0,3 MPa
- maximální teplota měřené kapaliny: od –20 °C až + 125 °C
- okolní teplota: od –40 °C až 80 °C
- minimální hustota měřeného média: 0.7g/cm3
- stupeň krytí: IP 65
- nevýbušné provedení
- připojení: závit vnější 1/2 NPT
- materiál: polypropylen

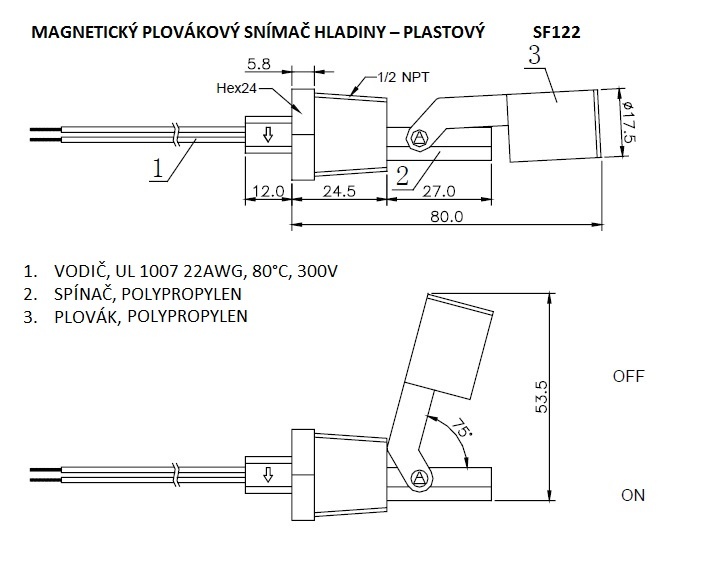

- sepnutý při plováku v ose (max. úhel 5°)
- vypnutý při vychýlení v poloze od osy (max. úhel 75°)

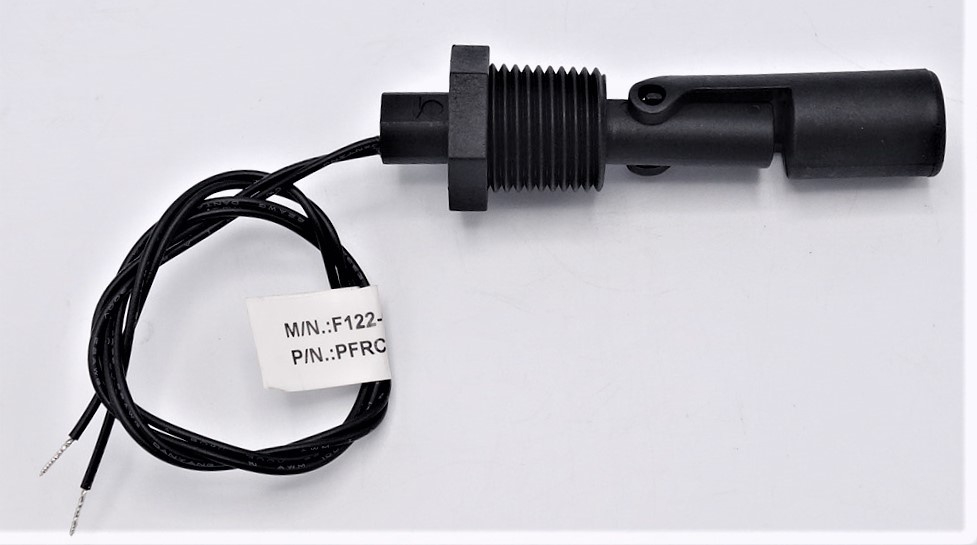

- připojení snímače: dvoužilový kabel (délka 0.35 m)
Elektrická data
| Jmenovitý výkon kontaktu (max.) | 10 W |
| Maximální spínané napětí | 200 V DC a 140 V AC |
| Maximální spínaný proud (AC) | 500 mA |
| Maximální spínaný proud (DC) | 500 mA |
| Maximální spínaný proud do činné zátěže | 1 A |
| Poruchové napětí (min) | 250 V DC |
| Přechodový odpor kontaktu (min) | 200 mΩ |
Oblasti použití
- snímání spodní úrovně hladiny chladiva
- potravinářský a nápojový průmysl
- mlékárenský průmysl
- snímání hladiny paliva nebo oleje
- sledování hladiny kapalin
- prodejní automaty
- domácí spotřebiče
- lékařská zařízení
- sociální zařízení
