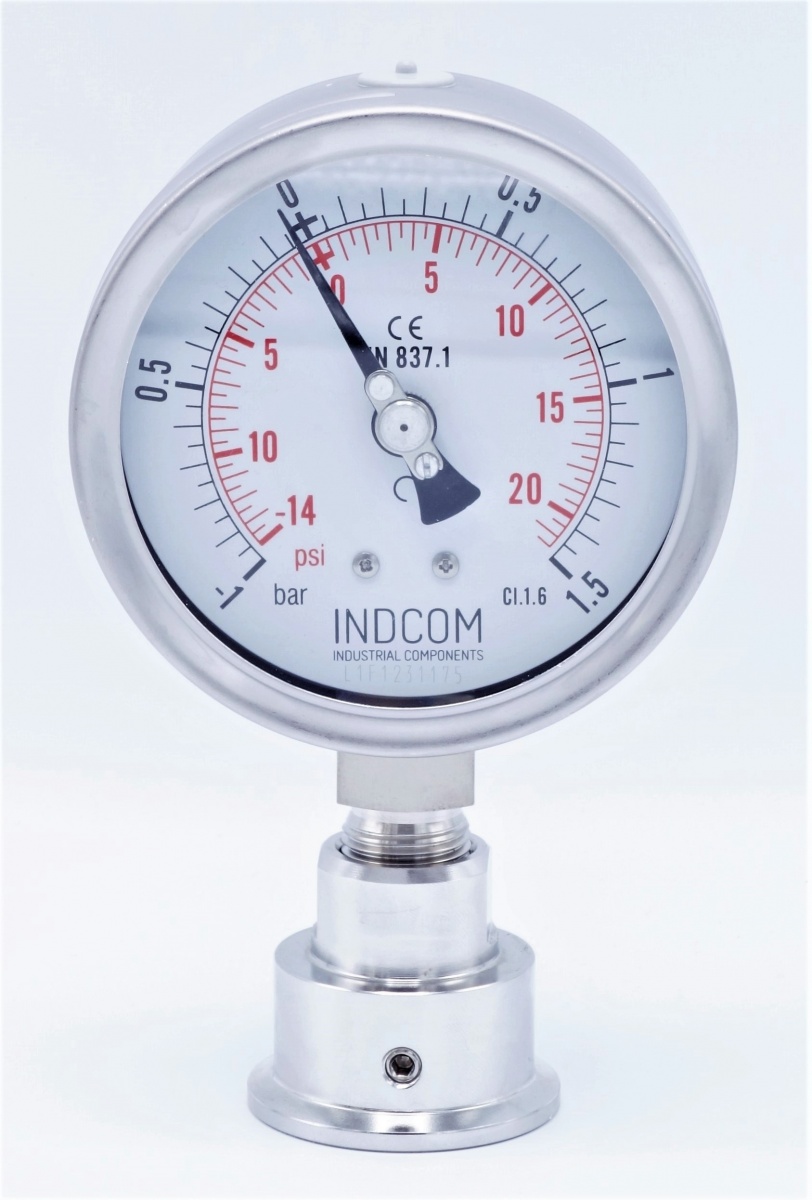

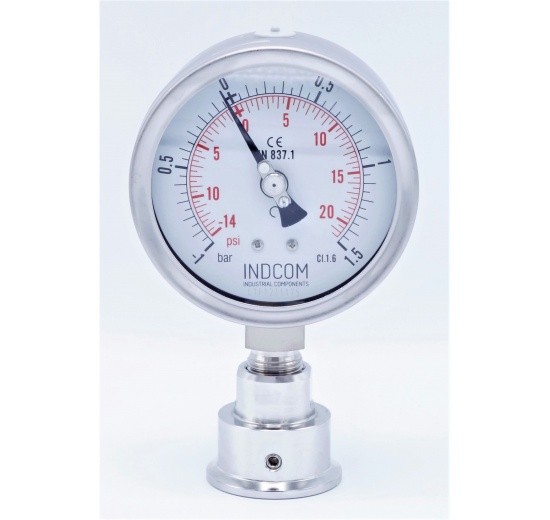

celonerezový tlakoměr s oddělovací membránou clamp (límeček 50,5 mm), číselník 100 mm, -1 až 1,5 bar

Manomètres avec séparateur à membrane - en acier inoxydable CLAMP DIN 32676 (K50.5), 100mm
-1/1,5 bar

Code: PG221M50-S1F-1.5
Poids: 1,20 kg

Ce type de manomètre est utilisé pour mesurer la pression des liquides et des gaz dans les cas où il est inacceptable que le fluide mesuré pénètre dans le mécanisme de mesure du manomètre.
• Il est conçu en mettant l’accent sur une longue durée de vie et des conditions de fonctionnement extrêmes.
• Il est destiné à l’industrie alimentaire et des boissons, ainsi qu’à tous les endroits où une hygiène rigoureuse et un nettoyage approfondi sont requis.
• Ce manomètre peut également être utilisé dans des installations soumises à des vibrations ou à des pressions pulsées.

Variante

Quantité

123,74 €

Les prix sont indiqués hors TVA

Achat en CZK

SUR LE STOCK

Demander à un technicien

Informations de base

Matériau du boîtier : acier inoxydable DIN 1.4301 (AISI 304)
Mécanisme : acier inoxydable DIN 1.4301 (AISI 304)
Matériau du filetage de raccordement et du tube de Bourdon : DIN 1.4401 (AISI 316)
Filetage de raccordement soudé par procédé TIG
Remplissage : fourni en standard avec un remplissage à la glycérine (protection contre les chocs)
Fenêtre du cadran : verre trempé
Plage de mesure : –1 à 1,5 bar
Raccord inférieur, filetage : G1/2" BSP
Diamètre du cadran : DN 100
Température ambiante de fonctionnement : –40 °C à +60 °C
Température du fluide : –20 °C à +200 °C
Conforme à la norme EN 837-1, classe de précision CL 1.0 %

Technické parametry manometru

Materiál pouzdra SS - DIN 1.4301 (AISI 304), mechanismus DIN 1.4301 (AISI 304),materiál připojovacího závitu a Bourdonovy pružiny DIN 1.4401 (AISI 316).
Připojovací závit je navařen metodou TIG.
Náplň: Standardně je dodáván s glycerínovou náplní (ochrana proti provozním rázům).
Kryt ciferníku: tvrzené sklo
Rozsah: -1 až 1.5 bar
Spodní připojení, závit G1/2“ BSP
Rozměr číselníků DN 100
Provozní teplota okolí: -40 °C až 60 °C
Teplota média: -20 °c až 200 °C
Splňují požadavky EN 837-1, třída přesnosti CL 1.0 %

Technické parametry membránového oddělovače DCS301

Připojení DIN CLAMP DN 40 (límeček 50,5 mm), Tri clamp standard DIN 32676
Závit vnitřní BSP 1/2"
Materiál oddělovací membrány: DIN 1.4404 (AISI 316L), Ra≤0.8 µm
Materiál CLAMP oddělovače: DIN 1.4301 (AISI 304)
Náplň oddělovací membrány: s ohledem na aplikaci a požadavky zákazníka
Membrána navržena na tlakový rozsah: 0–60 bar
Provozní teploty: -45 °C …150 °

Montáž tlakoměru (manometru) s oddělovací membránou

Připojení se provádí za pomocí CLAMP objímky a silikonového těsnění s daným CLAMP protikusem. Manometry musí být odvzdušněny pomocí odvzdušňovací zátky (viz štítek na měřidle). Dotahování manometrů je nutno provádět vždy pomocí příslušného klíče, nikdy ne pouzdrem manometru.
